Antes de explicar la configuración del DHCP, vamos a ver como están organizadas las redes sobre las que se van a basar los ejemplos.
En esta red, todos los equipos comparten el mismo rango de direcciones IP, 192.168.1.0. La distribución de IP's es la siguiente:
Las IP's comprendidas entre la 192.168.1.1 y la 192.168.1.10, están reservadas para servidores y equipos con IP's fijas
Las IP's comprendidas entre la 192.168.1.11 y la 192.168.1.29, están reservadas para la asignación dinámica
En la siguiente figura se puede apreciar como está organizada la Red de la Unidad de Imagen:
Esta red está dividida en 3 subredes y su distribución se verá a continuación:
192.168.2.0: red destinada a los clientes del laboratorio, las IP's serán asignadas de forma dinámica
192.168.3.0: red desmilitarizada de servidores, las IP's que asigne el servidor DHCP serán fijas
192.168.4.0: red para proyectos, las IP's que asigne el servidor DHCP serán fijas

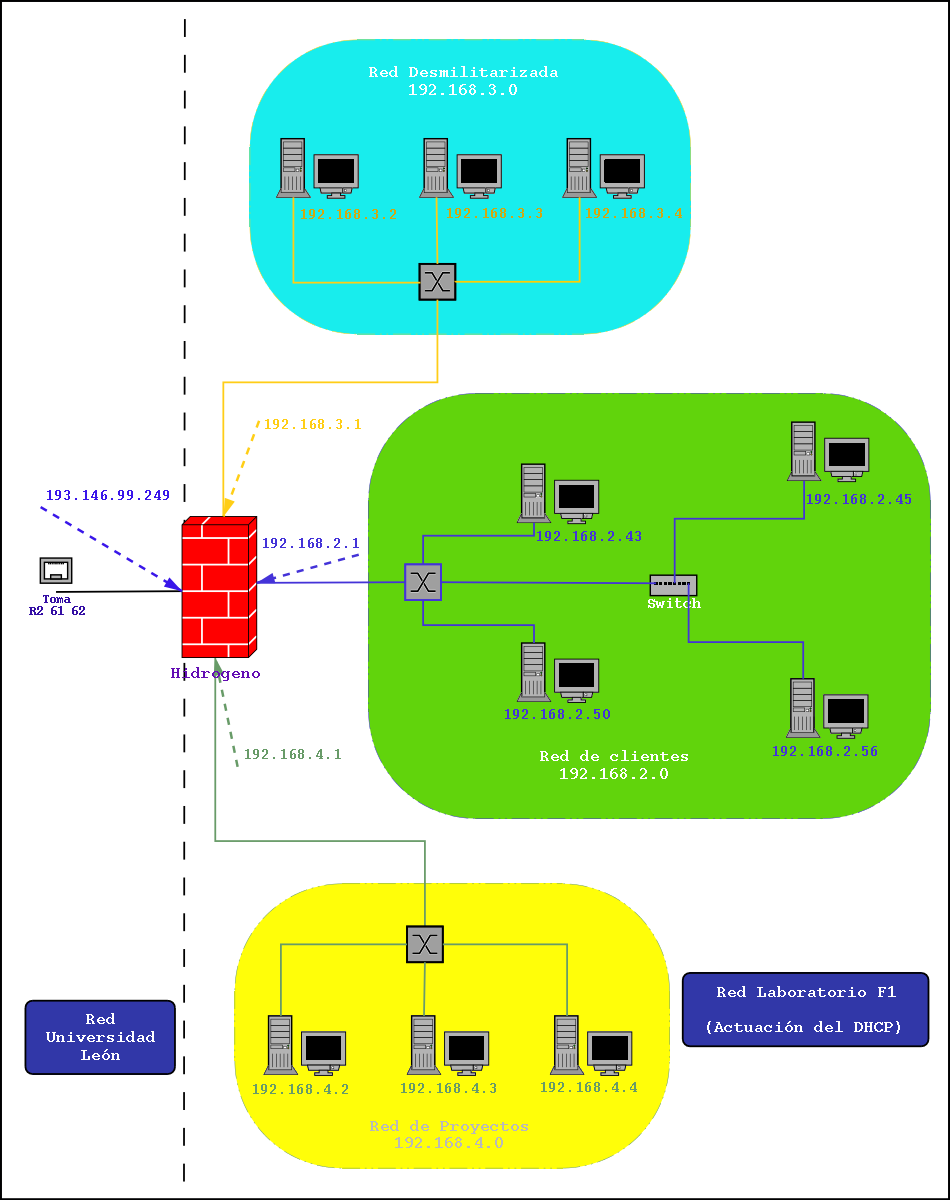

En la siguiente figura se puede apreciar como está organizada la Red del Laboratorio F1:
